उत्पत्ति के प्लेस:
ग्वांगडोंग, चीन
ब्रांड नाम:
OEM ODM
प्रमाणन:
FCC, RoHS, ce
मॉडल संख्या:
XPON ONU 1G1F+ CATV+ वाईफ़ाई 2102XR
हमसे संपर्क करें

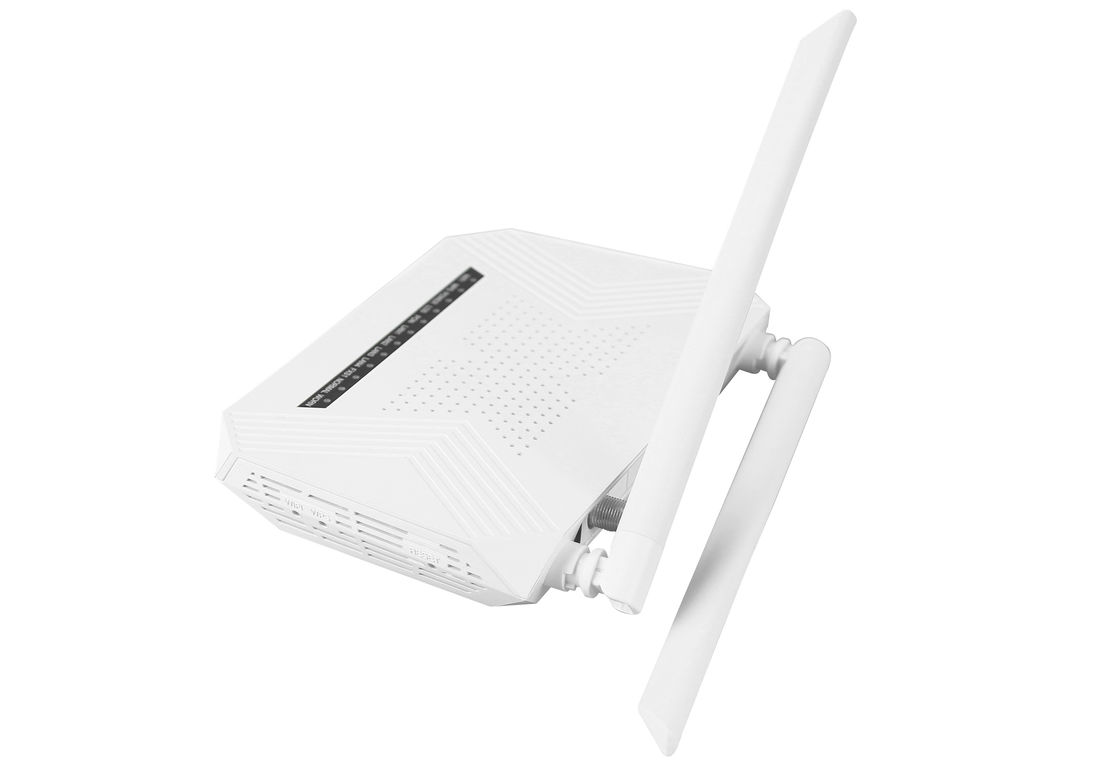

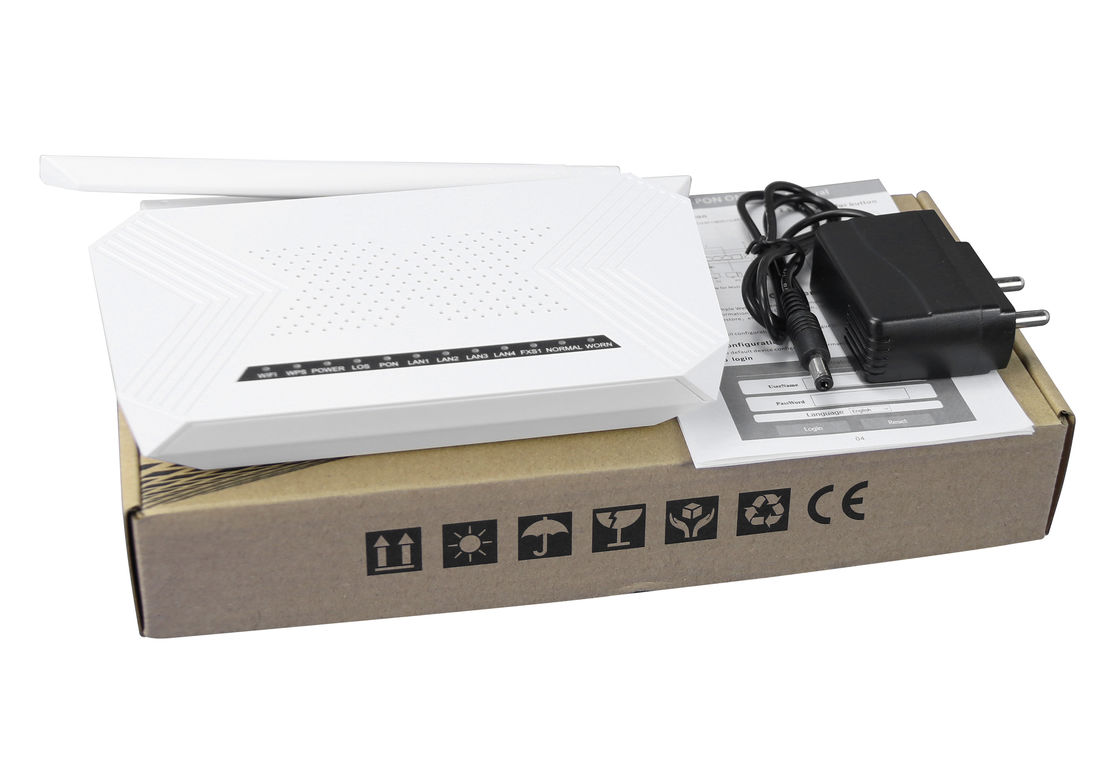

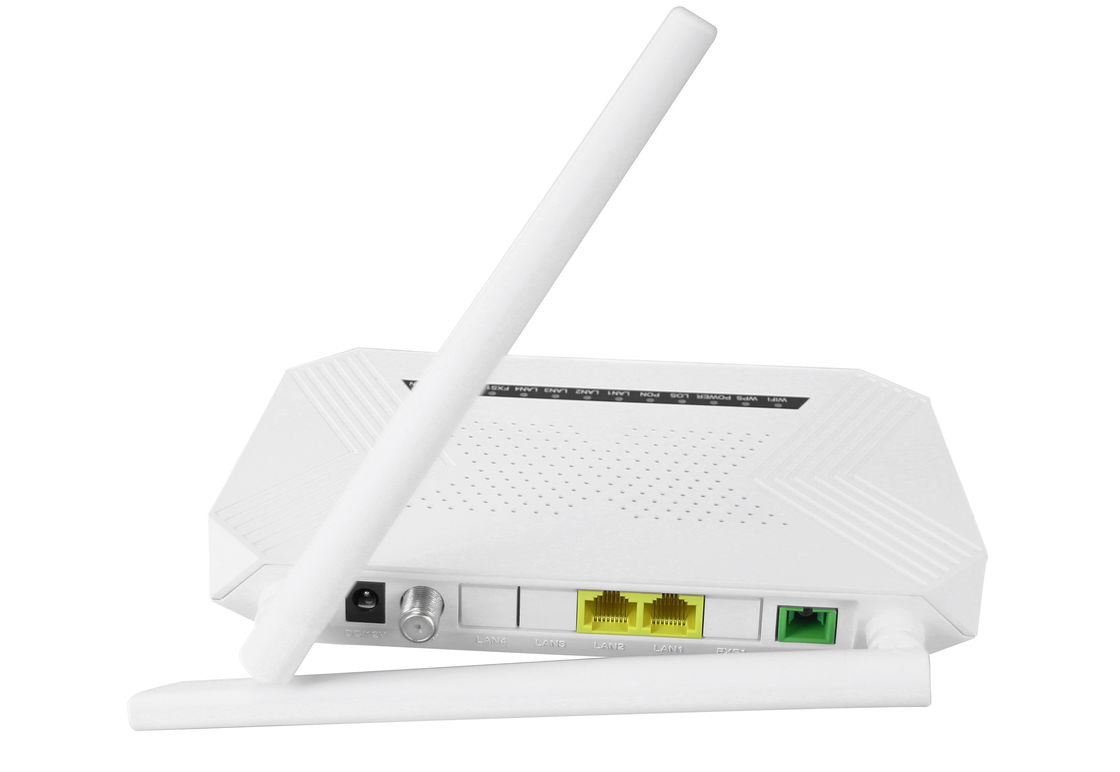

XPON ONU 1G1F + CATV + वाईफ़ाई ऑप्टिकल इंटरफ़ेस SC / APC कनेक्टर
विवरण:
विभिन्न FTTH समाधानों में HGU (होम गेटवे यूनिट) के रूप में डिज़ाइन किया गया।कैरियर-क्लास FTTH एप्लिकेशन विभिन्न सेवाएं प्रदान करता है।
परिपक्व और स्थिर, लागत प्रभावी XPON तकनीक पर आधारित।
चीन टेलीकॉम सीटीसी3.0 के ईपीओएन मानक और आईटीयू-टीजी.984.एक्स के जीपीओएन मानक के तकनीकी प्रदर्शन को पूरा करने के लिए उच्च विश्वसनीयता, आसान प्रबंधन, कॉन्फ़िगरेशन लचीलापन और सेवा गारंटी की अच्छी गुणवत्ता को अपनाता है।
कार्यात्मक विशेषता:
|
समर्थन EPON/GPON मोड और स्विच मोड स्वचालित रूप से |
|
पीपीपीओई / डीएचसीपी / स्टेटिक आईपी और ब्रिज मोड के लिए समर्थन मार्ग मोड |
|
IPv4 और IPv6 दोहरे मोड का समर्थन करें |
|
समर्थन 2.4G वाईफ़ाई और एकाधिक SSID |
|
मेजर ओएलटी द्वारा वीडियो सेवा और रिमोट कंट्रोल के लिए सीएटीवी इंटरफेस का समर्थन करें |
|
लैन आईपी और डीएचसीपी सर्वर कॉन्फ़िगरेशन का समर्थन करें |
|
पोर्ट मैपिंग और लूप-डिटेक्ट का समर्थन करें |
|
फ़ायरवॉल फ़ंक्शन और एसीएल फ़ंक्शन का समर्थन करें |
|
समर्थन IGMP स्नूपिंग / प्रॉक्सी मल्टीकास्ट सुविधा |
|
समर्थन TR069 दूरस्थ विन्यास और रखरखाव |
|
स्थिर प्रणाली को बनाए रखने के लिए सिस्टम ब्रेकडाउन रोकथाम के लिए विशेष डिजाइन |
विशिष्टता:मैं
| पीओएन इंटरफ़ेस | 1 GPON बॉब (बोर्ड पर बोसा) |
| संवेदनशीलता प्राप्त करना: ≤-28dBm | |
| ऑप्टिकल पावर संचारित करना: +1~+4dBm | |
| संचरण दूरी: 20KM | |
| वेवलेंथ | TX: 1310nm, RX: 1490nm |
| ऑप्टिकल इंटरफ़ेस | एससी/एपीसी कनेक्टर |
| डिजाइन योजना | RTL9602C+RTL8192FR बॉब (RTL8290B) |
| Chamak | एसपीआई और फ्लैश 16 एमबी |
| लैन इंटरफ़ेस | 1 x 10/100/1000 एमबीपीएस (जीई) और 1 एक्स 10/100 एमबीपीएस (एफई) ऑटो अनुकूली ईथरनेट इंटरफेस।पूर्ण / आधा, आरजे 45 कनेक्टर |
| तार रहित | IEEE802.11b/g/n के अनुरूप, |
| ऑपरेटिंग आवृत्ति: 2.400-2.4835GHz | |
| एमआईएमओ का समर्थन, 300 एमबीपीएस तक की दर, | |
| 2T2R, 2 बाहरी एंटीना 5dBi, | |
| समर्थन: एकाधिक एसएसआईडी | |
| चैनल: ऑटो | |
| मॉडुलन प्रकार: DSSS, CCK और OFDM | |
| एन्कोडिंग योजना: BPSK, QPSK, 16QAM और 64QAM | |
| सीएटीवी इंटरफ़ेस | आरएफ, डब्लूडीएम, ऑप्टिकल पावर: +2 ~ -15 डीबीएम |
| ऑप्टिकल परावर्तन हानि: 45dB | |
| ऑप्टिकल प्राप्त तरंग दैर्ध्य: 1550 ± 10 एनएम | |
| आरएफ आवृत्ति रेंज: 47 ~ 1000 मेगाहर्ट्ज, आरएफ आउटपुट प्रतिबाधा: 75Ω | |
| आरएफ आउटपुट स्तर: 78dBuV | |
| एजीसी रेंज: -13 ~ + 1 डीबीएम | |
| एमईआर: 32dB@-15dBm | |
| एलईडी | 9 एलईडी, वाईफ़ाई, डब्ल्यूपीएस, पीडब्लूआर, एलओएस, पीओएन, लैन 1 ~ लैन 2, पहना, सामान्य (सीएटीवी) की स्थिति के लिए |
| दबाने वाला बटन | 3, रीसेट के कार्य के लिए, WLAN, WPS |
| काम करने की अवस्था | तापमान: 0 ℃ ~ + 50 ℃ |
| आर्द्रता: 10% 90% (गैर संघनक) | |
| भंडारण की स्थिति | तापमान: -30 ℃ ~ + 60 ℃ |
| आर्द्रता: 10% ~ 90% (गैर संघनक) | |
| बिजली की आपूर्ति | डीसी 12 वी / 1 ए |
| बिजली की खपत | 6W |
| आयाम | 180 मिमी × 107 मिमी × 28 मिमी (एल × डब्ल्यू × एच) |
| कुल भार | 0.24 किग्रा |
पैनल रोशनी परिचय
| पायलट दीप | स्थिति | विवरण |
| वाई - फाई | पर | वाईफ़ाई इंटरफ़ेस ऊपर है। |
| झपकी | वाईफ़ाई इंटरफ़ेस डेटा भेज रहा है या/और प्राप्त कर रहा है (एसीटी)। | |
| बंद | वाईफ़ाई इंटरफ़ेस नीचे है। | |
| डब्ल्यूपीएस | झपकी | वाईफ़ाई इंटरफ़ेस सुरक्षित रूप से एक कनेक्शन स्थापित कर रहा है। |
| बंद | वाईफ़ाई इंटरफ़ेस एक सुरक्षित कनेक्शन स्थापित नहीं करता है। | |
| पीडब्लूआर | पर | डिवाइस संचालित है। |
| बंद | डिवाइस नीचे संचालित है। | |
| लॉस | झपकी | डिवाइस को ऑप्टिकल सिग्नल या कम सिग्नल प्राप्त नहीं होते हैं। |
| बंद | डिवाइस को ऑप्टिकल सिग्नल मिला है। | |
| पॉन | पर | डिवाइस को PON सिस्टम में पंजीकृत किया गया है। |
| झपकी | डिवाइस पीओएन सिस्टम को पंजीकृत कर रहा है। | |
| बंद | डिवाइस पंजीकरण गलत है। | |
| LAN1 ~ LAN2 | पर | पोर्ट (LANx) ठीक से जुड़ा हुआ है (लिंक)। |
| झपकी | पोर्ट (LANx) डेटा भेज रहा है या/और प्राप्त कर रहा है (ACT)। | |
| बंद | पोर्ट (LANx) कनेक्शन अपवाद या जुड़ा नहीं है। | |
|
पहना हुआ (सीएटीवी) |
पर | इनपुट ऑप्टिकल पावर 3dbm से अधिक या -15dbm . से कम है |
| बंद | इनपुट ऑप्टिकल पावर -15dbm और 3dbm . के बीच है | |
|
साधारण (सीएटीवी) |
पर | इनपुट ऑप्टिकल पावर -15dbm और 3dbm . के बीच है |
| बंद | इनपुट ऑप्टिकल पावर 3dbm से अधिक या -15dbm . से कम है |
आवेदन
